方案推荐|光纤光谱仪在颜色测量的应用

发表时间:2023-11-01 20:34



前言:为什么物质有颜色?

物质在光源 (如大阳光)提供的能量作用下,构成物质元素的原子中的电子,发生了以基态到激发态,又以激发态回到基态的跃迁,导致物质选择性地吸收或发射相应特定的光波,从而显示其特有的颜色。

例如:大多数金属显银白色,是因为金属的能带上部存在大量的空轨道,并且相邻轨道之间的能量差值非常小。因此,任何波长的光子进入金属表面时,都能将金属内部的自由电子激发到能带上部的空轨道上,但电子很快便跳回到较低能态并放出光子(少数光子的能量会转化为热能),所以绝大多数的光子进入反射波中;而由于所反射的光一般都包括所有可见波长的光,故大多数金属显银白色。然而少数金属有些特殊,如纯金为赤黄色,纯铜为紫红色。其主要原因在于它们晶体中的金属离子外层的d电子吸收蓝紫色等短波长光后,会跃迁到s能带的空能级上,因而它们表面的反射光中蓝紫色光的成分较少,从而显现出不同程度的黄色、红色。


光谱测色技术

传统的测色方法直接用人眼观察,一般人眼可感知的波段为380~780nm。这种方法简单灵活,但是结果受人员、环境的影响太大,使得测量结果不够准确,也难有公正性。为了客观地测量物体的颜色,国际照明委员会(CIE)制定了标准色度系统,即CIE1931系统:通过颜色三刺激值XYZ来对颜色进行定量描述。这为颜色测量奠定了基础。

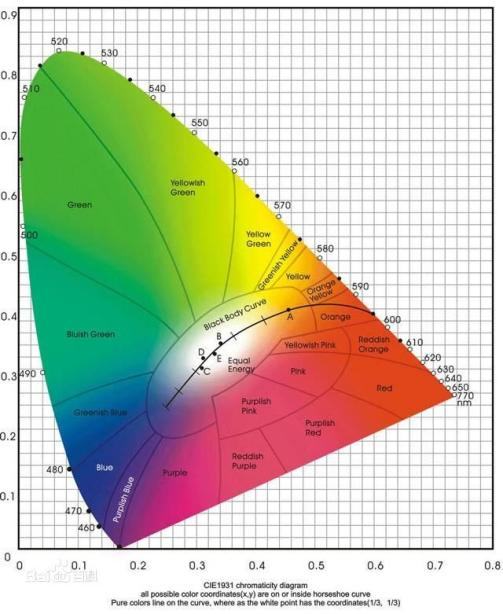

1 CIE 1931系统
前面有说到:当光源照射到物体上时,物体对光谱有选择的反射或吸收。光谱测色正是利用光谱仪获取光源的相对光谱S(λ)、透射物体的透射率光谱T(λ)、反射物体的光谱反射率R(λ)。从而得出待测物体的颜色刺激φ(λ),再根据色度学的颜色三刺激值公式,就可以求出待测物体颜色的三刺激值X、Y、Z,从而确定待测物体的颜色。

颜色三刺激值公式为:

X = ∫x(λ)φ(λ)dλ,

Y = ∫y(λ)φ(λ)dλ,

Z = ∫z(λ)φ(λ)dλ

其中,x(λ)、y(λ)、z(λ)是CIE标准色度系统中的三种色度学匹配函数。φ(λ)为颜色刺激函数:对于自发光体,φ(λ)=S(λ),S(λ)为发光体的相对光谱分布;对于透射物体,φ(λ)=T(λ)S(λ),T(λ)为待测物体的光谱透过率;对于反射物体,φ(λ)= R(λ)S(λ),R(λ)为待测物体的光谱反射率。


应用案例:ATP2400测量不同颜色纸张

在该测量中,我们使用波长范围在200到1100nm,分辨率(FWHM)为3nm的光纤光谱仪ATP2400。如下图:通过Y型光纤连接白光连续光源,光纤光谱仪ATP2400。另一端连接反射型光纤探头。另外,将ATP2400连接上电脑,打开测试软件。


2 ATP2400测量不同颜色纸张的连接图示


测试方法流程

关闭光源,遮挡探头,处于暗室条件,采集暗底

打开光源,根据空白强度,设置光谱仪积分时间为2500ms,扫描次数为1

更换探头位置,测试不同颜色的纸张,分别得到光谱信息。


测试结果和分析


如图,得出不同颜色的光谱信息:
1.各个颜色在600-610nm,760-780nm,900nm处均存在一处特征,
2.黑色光谱强底最低。白色及粉色光谱强度最高
3.白/粉/灰在480nm处存在特征峰,黄/橙/绿/红在500~510nm处存在特征峰。


参考文献:
[1]杨莹.物质的颜色与结构的关系[J].消费导刊,2007(11):219+210.
[2]王葛.颜色三刺激值加权表的计算及相关问题的研究[J].工业信息学研究室, 2005.
[3]张超. 颜色三刺激值的计算方法及其比较[D].辽宁科技大学,2013.
