3 分钟掌握 GF370 激光甲烷监测系统，守护工业安全

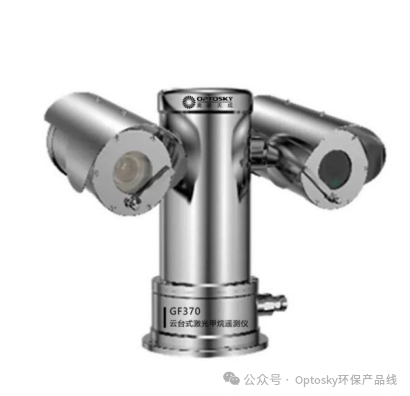

在工业安全领域，甲烷泄漏的监测如同一道隐形的“生命线”。传统检测手段易受环境干扰，误报率高？监测范围有限，难以及时预警？GF370云台式激光甲烷遥测仪，凭借激光光谱技术与智能云台系统，重新定义安全监测新标准！无论是天然气站、化工厂，还是长输管道，它都能实现200米远距离、360°无死角的实时监控，为您的安全生产保驾护航！

采用TDLAS（可调谐半导体激光吸收光谱）技术，通过特定波长激光精准识别甲烷分子，彻底规避其他气体、粉尘或水汽的交叉干扰，误报率趋近于零。

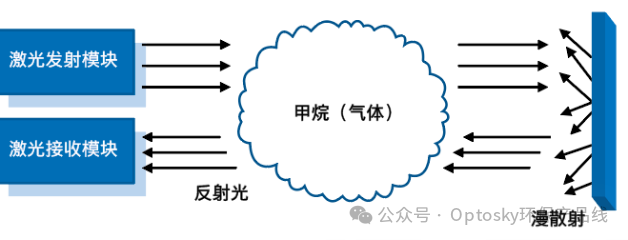

可调谐激光吸收光谱技术，通过调谐半导体激光器波长，扫描过目标分子吸收线， 获取该波段内的高分辨吸收光谱，利用吸收谱可反演气体浓度、温度等状态参量。

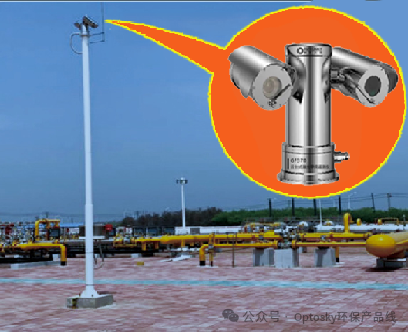

1. 防爆型台式激光甲烷泄漏在线监测系统广泛用于石油石化、天然气、化工、矿山、电厂等需要监测天然气泄漏的作业场所。适用于爆炸性气体环境的1区、2区及爆炸性粉尘环境的A20、A21、A22区。

2. 夜视功能：台式激光甲烷泄漏在线监测系统配备自动红外夜视灯，当环境亮度较暗 (如黑夜、阴天)， 红外夜视灯将自动打开。环境亮度充足时红外夜视灯将自动关闭。

3. 扫描功能：台式激光甲烷泄漏在线监测系统可对扫描范围进行设置。有多种扫描模式可以选择，包括水平扫描、垂直扫描，定点扫描；可设置扫描过程中停顿检测点和停顿时间，可对扫描速度进行设置。

4. 报警功能：台式激光甲烷泄漏在线监测系统可自由设置报警阈值。一旦检测到的浓度超过报警阈值，遥测仪立即进行现场报警。

5. 自检及故障检测功能：台式激光甲烷泄漏在线监测系统通电开机后进行自检，如果出现故障时状态指示灯会提示故障类型。在运行过程中出现错误操作及故障，状态指示灯会提示故障类型。

6. 设置及数据传输功能：台式激光甲烷泄漏在线监测系统可通过网络自动连接远端监测平台。可通过以太网对遥测仪远程进行各项功能设置与操作。监测数据通过RS485、以太网进行实时传输。

• 具有远距离泄漏检测功能；

• 具有数字化和图像化双检测结果；

• 防尘防水设计，防护等级 IP68；

• 对甲烷气体探测具**性，不受其它气体影响；

• 多种扫描模式包括：水平扫描、垂直扫描，可设置水平、俯仰范围；

• 可设置云台的转速；

• 支持设置预置点，台式激光甲烷泄漏在线监测系统自动依次对各预置点进行定点检测，可设置定点检测的时长；

• 可设置巡航周期和轨迹；

• 可设置浓度报警阈值；

• 具备自检功能，自诊断功能，可提示各类错误操作和故障；

• 可远程操作设置各项功能；

• 双防爆设计。

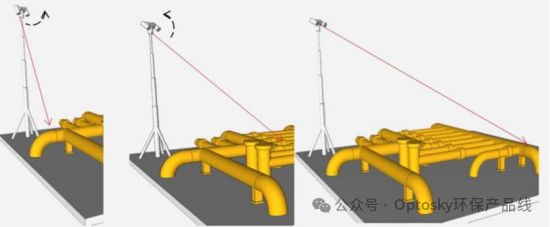

某些检测环境需要进行全方位均匀扫描，客户可以将扫描模式调试成定速扫描，仪器可以根据前期规划的路径在水平和垂直方向上匀速检测。

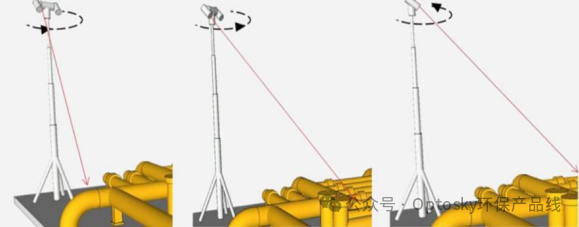

水平方向上台式激光甲烷泄漏在线监测系统会按照前期规划的扇形面积进行定速旋转扫描。

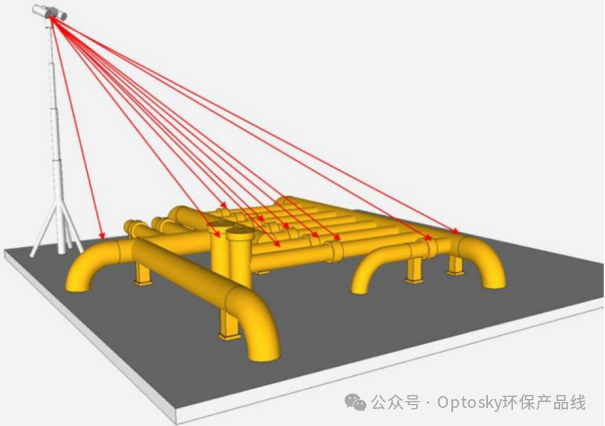

根据检测环境的差异性，有些泄漏高发区域可能需要高密度、频繁的进行扫描，客户可以根据自身需求调换至定点扫描模式。仪器会根据在三维空间内预设的几个点进行逐个扫描。

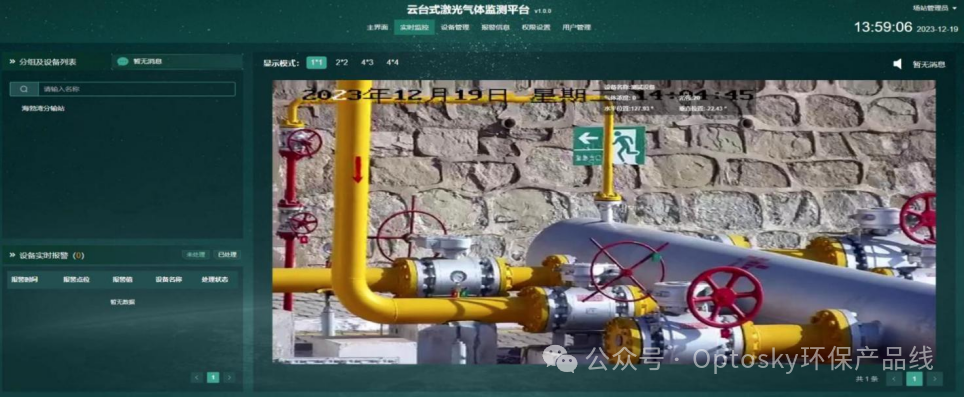

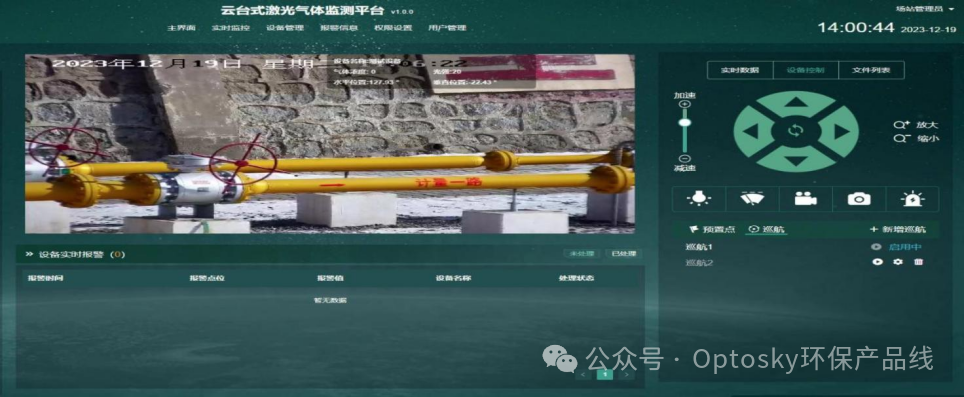

云台式激光甲烷泄漏在线监测软件以“一张图”为展现方式，可以实现将可燃气体泄漏探测的数 据在一张图中进行立体化的展示，用户可以基于“一张图”完成日常工作；

巡检路线设置操作界面介绍，如下图所示。

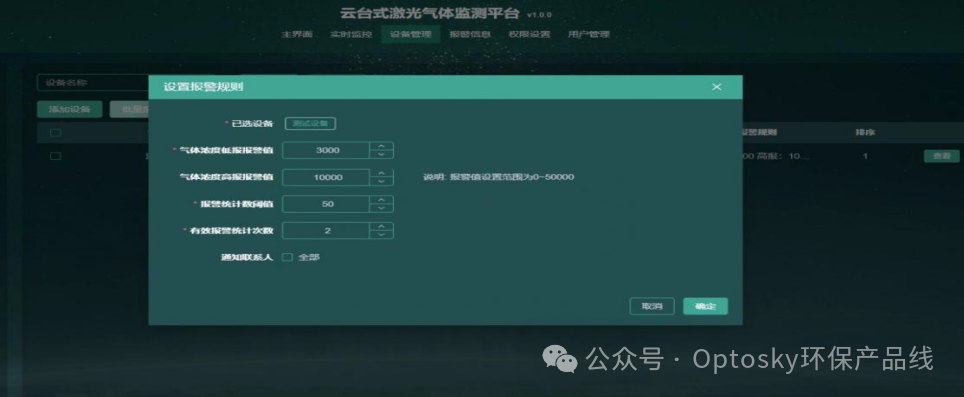

报警策略设置介绍，如下图所示。

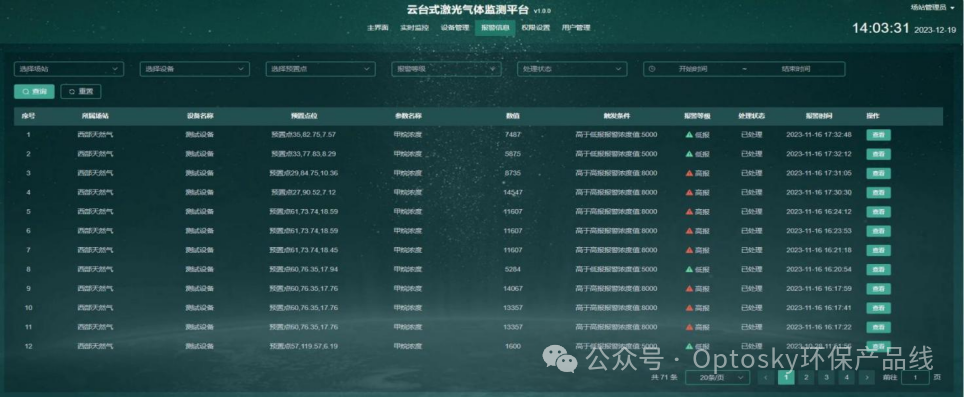

历史警情查询模块介绍，如下图所示。

**步：连接电源

接入 AC220V 电源，长按电源键 3 秒开机。屏幕显示 “系统启动中”，约 30 秒后进入主界面。

第二步：环境校准

在无甲烷泄漏的区域，点击 “校准” 按钮，设备自动完成零点校准（约 2 分钟）。校准后，屏幕显示 “校准完成，当前浓度 0ppm”。

第三步：参数设置

根据实际需求设定报警阈值（如一级报警 200ppm，二级报警 500ppm）、数据存储间隔（建议 1 次 / 分钟），并绑定手机 APP 账号。

测量模式选择

支持连续监测（适用于固定区域）和手动触发（适用于移动巡检）两种模式。连续监测时，激光束自动扫描预设区域，数据实时更新；手动触发则可定向检测可疑点。

数据查看与导出

主界面实时显示当前浓度、温度、湿度等参数，点击 “历史数据” 可查看过去 7 天的曲线记录。数据支持Excel 格式导出，方便生成检测报告。

当浓度超过阈值时，设备发出蜂鸣警报，屏幕闪烁红色警示。此时可通过 APP 远程查看泄漏位置，或前往现场使用便携式检测仪（如 Testo 370）进行二次确认。

1. 定期校准：建议每半年进行一次激光波长与传感器灵敏度校准，确保数据准确性。

2. 清洁保养：使用柔软布料清洁镜头与云台，避免硬物刮擦；雨季加强遮阳罩与雨刷检查。

3. 系统升级：通过远程OTA功能更新摄像机与主板固件，获取最新功能优化。

4. 异常处理：若设备显示故障代码（如传感器异常），立即联系厂家技术支持，切勿自行拆卸电路

在储罐区、反应釜等高危区域部署 GF370，可实时监测甲醇、天然气等易燃易爆气体，避免爆炸事故。某化工企业引入 GF370 后，泄漏预警响应时间从 30 分钟缩短至 30 秒，安全事故率下降 90%。

在石油管道、LNG 接收站，GF370 通过激光扫描实现大范围覆盖监测，有效识别微小泄漏。某天然气公司采用该设备后，年维护成本降低 40%，管线安全运行周期延长至 10 年以上。

用于垃圾填埋场、污水处理厂的甲烷排放监测，助力企业满足环保法规要求。某填埋场通过 GF370 实时数据，优化抽气治理方案，甲烷减排量提升 35%。

激光甲烷检测技术通过分析甲烷对特定波长激光的吸收特性，实现高灵敏度检测。相比传统催化燃烧式传感器，它不受水汽、粉尘干扰，且无需频繁更换耗材，综合成本降低 50% 以上。
