ATH5010显微高光谱成像仪分析系统
|
型号 : ATH5010
产品详情

综合概述

ATH5010奥谱天成推出的一款体积小、高清、高质量显微高光谱成像仪,由高倍数显微镜、高光谱成像仪、数据处理工作站等组成

  ATH5010采用1920×1200像素最高2048×2048像素高光谱成像成像器件,成像清晰、噪点少

ATH5010采用高稳定高蓝、高红外、长寿命LED照明光源,并且采用同轴照明光源设计,使用起来非常方便,且长时间无需更换光源等维护操作。

ATH5010成像光谱技术对样本进行光谱成像,具有快速、准确、光谱分辨率高、空间分辨率高及通用性强等特点,可进行医学、病理学、制药以及生命科学等方面的研究,可作为医疗机构、科研机构、医学院校、制药企业的实验研究设备。

型号

特征

ATH5010

正置型400~1000nm

ATH5010-17

正置型900~1700nm

ATH5010INV

倒置型

ATH5010OPN

开放式


产品特征

l 波段范围:400~1000nm900~1700nm

l 高光谱分辨率:<1.5 nm4.5nm

l 物镜倍数:

n 标配:10×20×

n 选配:4100×

l 500万像素可见光相机

l 高稳定、高蓝卤素灯

l 同轴照明光源

l 高稳定高蓝、高红外、长寿命LED照明光源

l 光源寿命:>2万小时

产品应用

l 医疗机构:癌组织筛查、血细胞分类

l 科研机构、大专院校

l 制药企业:中药材的防伪

l 食品安全:肉源鉴定

l 微塑料的鉴别

l 矿物质的筛查

l 司法鉴定:文检鉴定

l 生物学:细菌、细胞分析


1. 配件清单

序号

物品

数量

选配

1

显微高光谱成像仪(400~1000nm900~1700nm)主机

1台

标配

2

无限远平场消色差物镜,标配:5X10X20x

1套

标配

3

标准校准

1 块

标配

4

无限远平场消色差物镜40x100x

1套

选配





2. 显微高光谱的应用案例

2.1. 显微高光谱在肿瘤组织检测的应用

医学高光谱图像将二维空间图片与一维光谱信号合并为一个三维数据立方体。结合光谱和成像技术,医学高光谱图像的本质是反映材料以及在分子级别的电磁波下如何吸收和反射光线。它不仅包括丰富的空间信息,更包含许多称之为光谱特征的连续窄波段,这样能够准确地区分不同的血细胞。目前,医学高光谱成像技术已应用于舌肿瘤、肠道缺血及癌症、出血性休克、医疗食品安全以及其它诊断学的检测。

2   (a)100X宫颈癌非肿瘤切片;(b)100X宫颈癌肿瘤切片

3 (a)40×膀胱癌非肿瘤切片;(b)40×膀胱癌肿瘤切片

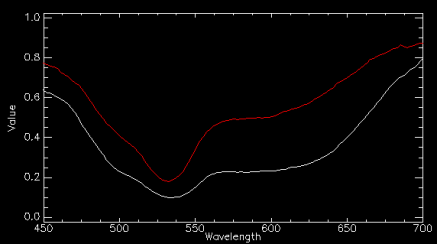

4 肿瘤组织和非肿瘤组织的光谱图;其中,Y轴为细胞核光谱均值;白色曲线为非肿瘤,红色曲线为肿瘤


5 医用显微成像光谱仪数据

胆管癌是一类相对罕见但恶性程度极高的肿瘤。由于早期症状不明显,患者发现时往往已错过最佳治疗时机。病理诊断作为胆管癌确诊的“金标准”,主要由具有经验的医师对病理切片进行繁琐且费时的镜检,在此过程中,可能由于医师阅片经验不足或评判标准不一产生误诊或漏诊。高光谱成像技术作为一门新兴技术,可以同时获取待采集样本的空间和光谱信息。华东师范大学段依潘等人做了比较深的研究。

6 华东师范大学段依潘等人用显微高光谱对胆管癌组织的识别结果   (a)伪彩色合成图   (b)对应图像的手工标注图   (c)对应图像的3D-Res-CNN 区域识别结果

2.2. 显微高光谱在血细胞检测的应用

血细胞分类在诊断学中作用巨大。例如,细胞谱相的识别与某个特定的疾病相关联,以及白细胞的计数已被证明与多种疾病相关联,包括肥胖、吸烟、过敏性哮喘等。最初,血细胞分类与计数在显微镜下手工进行,这样不仅费时,而且错误率较高。自动血细胞分类能在数字显微成像技术下实现。由于不同类型的血细胞形状相似,细胞分类的准确性和特异性仍然对传统的显微成像技术造成挑战。医学高光谱图像将二维空间图片与一维光谱信号合并为一个三维数据立方体。结合光谱和成像技术,医学高光谱图像的本质是反映材料以及在分子级别的电磁波下如何吸收和反射光线。它不仅包括丰富的空间信息,更包含许多称之为光谱特征的连续窄波段,这样能够准确地区分不同的血细胞。目前,医学高光谱成像技术已应用于舌肿瘤、肠道缺血及癌症、出血性休克、医疗食品安全以及其它诊断学的检测。

7 医学高光谱图像数据库的不同波长的波段

8 (a)背景、白细胞和红细胞伪彩色图像;(b)实际分布图


2.3. 显微高光谱在中药材检测的应用

9 (a)鲜当归冷冻切片(40×物镜);(b)黄芪脱蜡切片(40×物镜)
