超高性价比 近红外光纤光谱仪 ATP8600
产品概述
微型光纤光谱仪，结构尺寸小。它采用 256 像素的InGaAs 线阵探测器，一体化设计可靠的 CCD 安装和散热方式，提高了 ATP8600 的测量可靠性。同时，奥谱天成为 ATP8600 特别定制了超低噪声 CCD 信号相关双采样处理电路，为业界**水平。
ATP8600 可接收 SMA905 光纤输入光或者自由空间光，通过 Type-c 或者 UART 端口，输出测量所得的光谱数据。
ATP8600 只需要一个 5V 直流电源供电，可以直接 USB 供电，非常便于集成使用
产品特征
**工作光谱范围：900-1700nm（范围内可以按需求定制）
超低噪声相关双采样电路；
光谱分辨率：与入射狭缝宽度有关
积分时间：100 us- 100ms
CCD 参数：256×1 pixel，25×250 um
供电电源：直流 5V；
ADC 位深：16 位；
ADC 采样率：1MHz；
光输入接口：SM905 光纤接口或自由空间输入；
数据输出接口：Type-c 和 UART；
10 针扩展接口；
产品应用
FBGA 光纤调制解调；
激光波长监测；
拉曼光谱仪；
食品分选；
废水检测；
农作物的水分、蛋白质、脂肪、纤维检测；
纸张分选；
中药生产在线监控；
太阳能电池板检测；
型号描述
型号 | 描述 |
ATP8600 | 通用光谱仪 |
ATP8600FBG-C | 用于光纤传感器的信号解调（C波段） |
ATP8600FBG-L | 用于光纤传感器的信号解调（L波段） |
ATP8600FBG-CL | 用于光纤传感器的信号解调（C+L波段） |
ATP8600RM | 专用于拉曼光谱仪 |
2. Electrical Pin-out
| Parameter | Min | Typ | Max | Unit |
| Power Supply |
| Operating voltage range | 4.5 | 5 | 5.5 | V |
| Operating current |
| 170 |
| mA |
| Logic Inputs (3.3V LVTTL, 5V compatible) |
| High level input voltage | 1.7 |
| 3.6 | V |
| Low level input voltage | -0.3 |
| 1.0 | V |
| Logic Output(3.3V LVTTL) |
| High level output voltage |
|
|
| V |
| Low level output voltage | 2.4 |
| 0.4 | V |
The module is equipped with a 10-pin male angled box header(2x5, 2.00 mm pitch) andType-c type interface. The 10-pin connector is a Samtec part # STMM-110-02-L-D-RA connector.The mate to this is a Samtec part # TCSD-10-D-XX.XX-01-N.
Table 2 Electrical Pin-Out
| Pin# | Description | I/O | Function Description |
| 1 | VCC | / | Power Supply, 5V±0.5, |
| 2 | VCC | / | Ground |
| 3 | GND | / | Ground |
| 4 | GND | / | Ground |
| 5 | SPI_CLK | Output | LVTTL output |
| 6 | SPI_MOS | Output | LVTTL output |
| 7 | SPI_MISO | Input | LVTTL Input |
| 8 | SPI_CS | Output | LVTTL output |
| 9 | UART_TX | Output | LVTTL output |
| 10 | UART_RX | Input | LVTTL Input |
3. 外形尺寸与安装结构数据

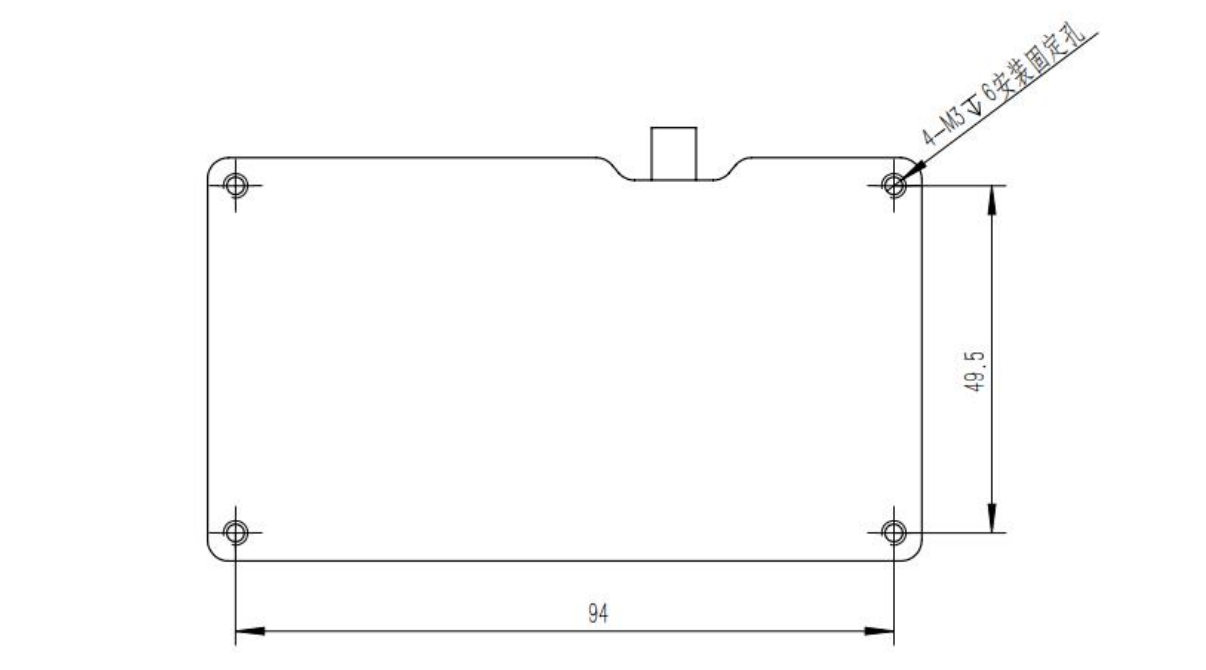

图 2 机械尺寸图（俯视）
图 3 机械尺寸图（横视）
图 4 机械尺寸图（侧视），4 个孔为固定孔，用于安装固定

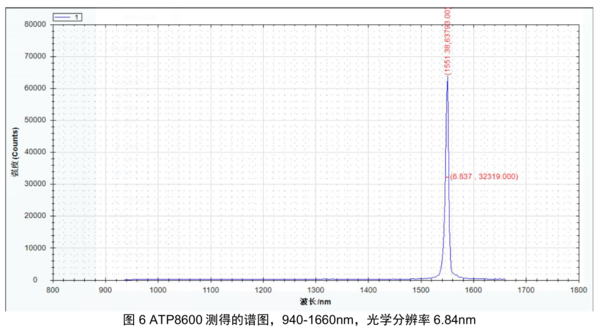

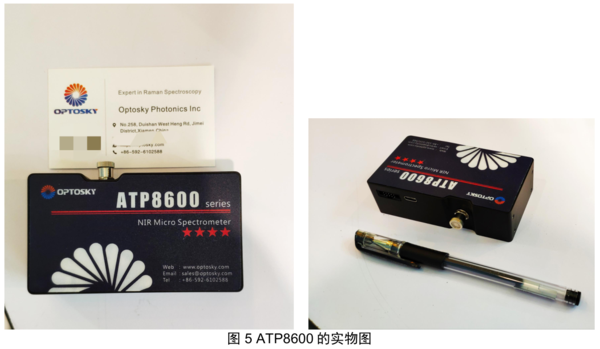

4. 订购指南

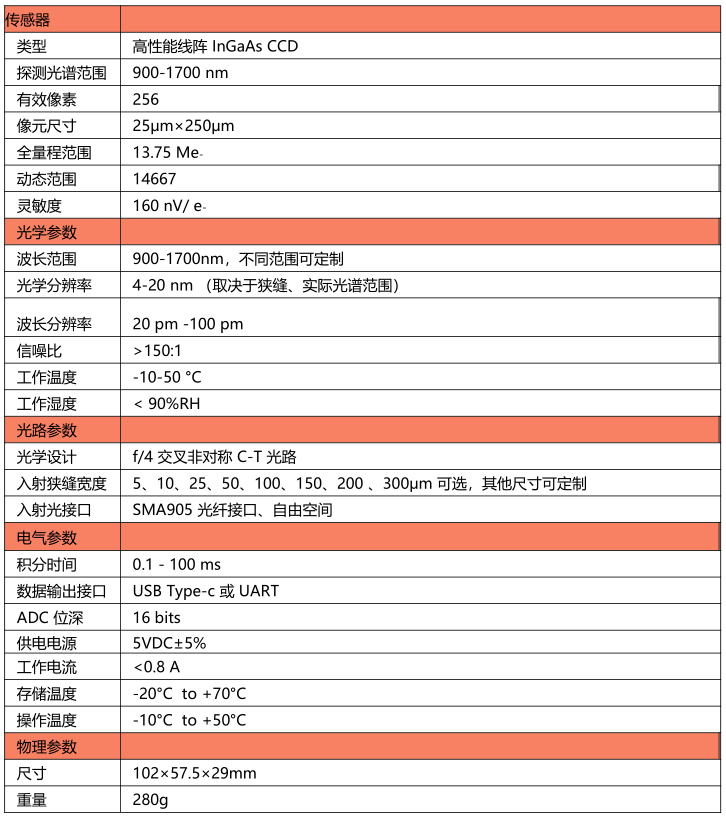

| 型号 | ATP8600 | ATP8600FBG-C | ATP8600FBG-L | ATP8600FBG-CL | ATR8600RM |
| 说明 | 通用光谱仪 | 用于光纤传感的信号解调（C 波段） | 用于光纤传感的信号解调（L 波段） | 用于光纤传感的信号解调（C+L 波段） | 专用于拉曼光谱仪 |
波长范围 | **范围：900-1700nm，范围内可定制 | 1520-1570 nm | 1560-1630nm | 1510 -1600nm | 200~2600cm-¹ |
| 分辨率 | 0.1-10 nm | 20 pm | 20 pm | 40 pm | 15 cm-¹ |
探测器类型 | 高性能制冷 InGaAs |
| 狭缝 | 5、15、25、50、100、200、300μm 可选，其他尺寸可定制 |
图 3 机械尺寸图（横视）
