GF320_甲烷及VOCs泄漏探测系统
产品参数
型号: GF320
关键词: 气体泄漏监测
产品详情

甲烷及VOCs泄漏探测系统

GF320


产品概述

甲烷常见于石油、煤炭及天然气资源的开采及化工生产之中,是一种重要的燃料和化工原料,也是天然气的主要组成成分由于无法有效地对气体泄漏进行监测和报警,在气体开采、LNG 运输及存储的过程中易产生泄漏存在爆炸隐患,故近年来发生了数起事故,造成了伤亡及财产损失;在石油、煤炭开采及化工生产、沼气应用等领域,由于气体泄漏导致的安全事故也时有发生,严重威胁了人员的生命及财产安全。

为了**程度避免和降低由于气体的泄漏带来的损失,发展甲烷气体实时探测及泄漏监控技术变得日益重要。

GF320是一款气体成像(OGI)红外热像仪,能够在不停止作业的情况下显示并准确找到甲烷(CH4)和挥发性有机化合物(VOCs)的漏气点。 这款便携式热像仪能够在安全距离以外检测泄漏,大大保证了操作人员的安全,此外,其还能够对危害环境的气体进行跟踪,具有环保效益。 GF320适用于工业领域,例如炼油厂、天然气处理厂、海上油气开采平台、化学/化工业、生物气体厂和发电站。

GF320还内置了GPS、激光测距等功能,非常实用。


特征

l 将气体泄漏现象实时可视化

l 针对温度测量应用进行*校准

l 在报告中添加GPS数据

l 检测过程不影响常规生产

l 缩短检测时间

l 跟踪泄漏源

l 发现附近或数米远的气体泄漏现象

l 修复验证

l 快捷生成报告

l 可将生成的图像记录至任何常用的录像机中,以实现快捷存档和记录。


应用场合

l 炼油厂、天然气厂,海上油气开采平台;

l 化工业、生物气体厂;

l 发电厂

型号

特征

GF320-CH4

监测CH4泄漏

GF320-VOCs

监测VOCs泄漏

1.1 产品背景:

甲烷常见于石油、煤炭及天然气资源的开采及化工生产之中,是一种重要的燃料和化工原料,也是天然气的主要组成成分。近年来,我国的天然气的开采和使用比例日益提高,目前通过将液化技术能够很好地运输和存储液化天然气(LNG),方便了人们的生活并促进了经济的增长。由于无法有效地对气体泄漏进行监测和报警,在气体开采、LNG 运输及存储的过程中易产生泄漏存在爆炸隐患,故近年来发生了数起事故,造成了伤亡及财产损失;在石油、煤炭开采及化工生产、沼气应用等领域,由于气体泄漏导致的安全事故也时有发生,严重威胁了人员的生命及财产安全。

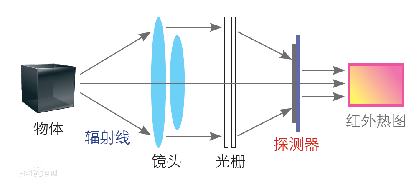

为了**程度避免和降低由于气体的泄漏带来的损失,发展甲烷气体实时探测及泄漏监控技术变得日益重要。 红外成像法包括红外光谱成像法和红外热成像法,其中,红外光谱成像反应速度较慢,结构复杂,关键部件国内还没有突破技术封锁。而红外热成像法通过红外光学系统、红外滤波器及红外焦平面探测器直接检测被测气体产生的特定吸收峰波长的红外热辐射特征信号,通过光电转换和图像处理将泄漏气体转换为人眼可见的图像,能够动态且直观地确定泄漏位置,并且能够实现气体泄漏报警

1.2 工作原理

跟据气体分子光谱理论,甲烷气体在1.6 μm2.3 μm3.31 μm7.67 μm 位置附近波段具有四个特征吸收峰。近红外波段的1.6 μm 2.3 μm 处的吸收峰较弱,中红外波段的3.31 μm 及远红外波段的 7.67 μm 处的吸收峰较强,可用于甲烷气体的探测。

双波段通带滤光膜提高系统灵敏度能够对甲烷气体泄漏进行更迅速、准确的探测和报警。同样的道理,大多数VOCs(烷烃、烯烃和炔烃等)有机物在 3.2~3.4μm 都存在吸收峰,因此,GF320可以监测VOCs的排放情况。


1.3 监测效果图:

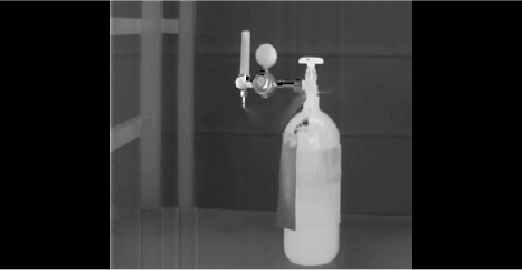

监测气罐排放的甲烷

监测气嘴喷出的甲烷气体
