ATX2300_高精度X光机
产品参数
型号: ATX2300
关键词: 高精度X光机
产品详情

综合概述

ATX2300可高低及多角度调节,坐、站立操作随意切换;载物平台可前后左右移动多方位拍摄检测,适合批量产品检测,有效提升检测效率;Z轴物理放大倍率可调,观测更加细微缺陷。双重安全保护装置(软件+硬件),十字光标定位功能精准定位,快速和精确移动到需检测位置,让检测更加便捷。

广泛用于无损探伤检测领域,主要应用于高端电子制造、电子元器件、接插件/连接件、PCB电路板焊接,LED贴片内的气孔气泡未焊透等精度要求较高的缺陷检测。

用途:高端电子元件,电池,IC,芯片,SMTBGAFPCPCBA等各类高精度要求产品。


产品特征

l 一体化高频x射线发生器,全封闭式设计,智能管理,安全、耐用,降低设备损耗和故障

l 高配100KV高电压射线源,穿透能力更大,产品应用更广泛

l 15W大功率射线源,强劲功率随时应对各种设备极限检测

l 载物台XY轴行程全覆盖,Z轴行程高达450mm

l 各种放大倍率下,产品尺寸精确测量,大面积产品图片一件拼接功能

l 双重安全保险,封闭式防护柜体,柜外X射线辐射趋近自然本底辐射

对比滨松光源(射线电压:90KV,功率:8W)优势在于精度相同基础上射线电压、功率上限更高

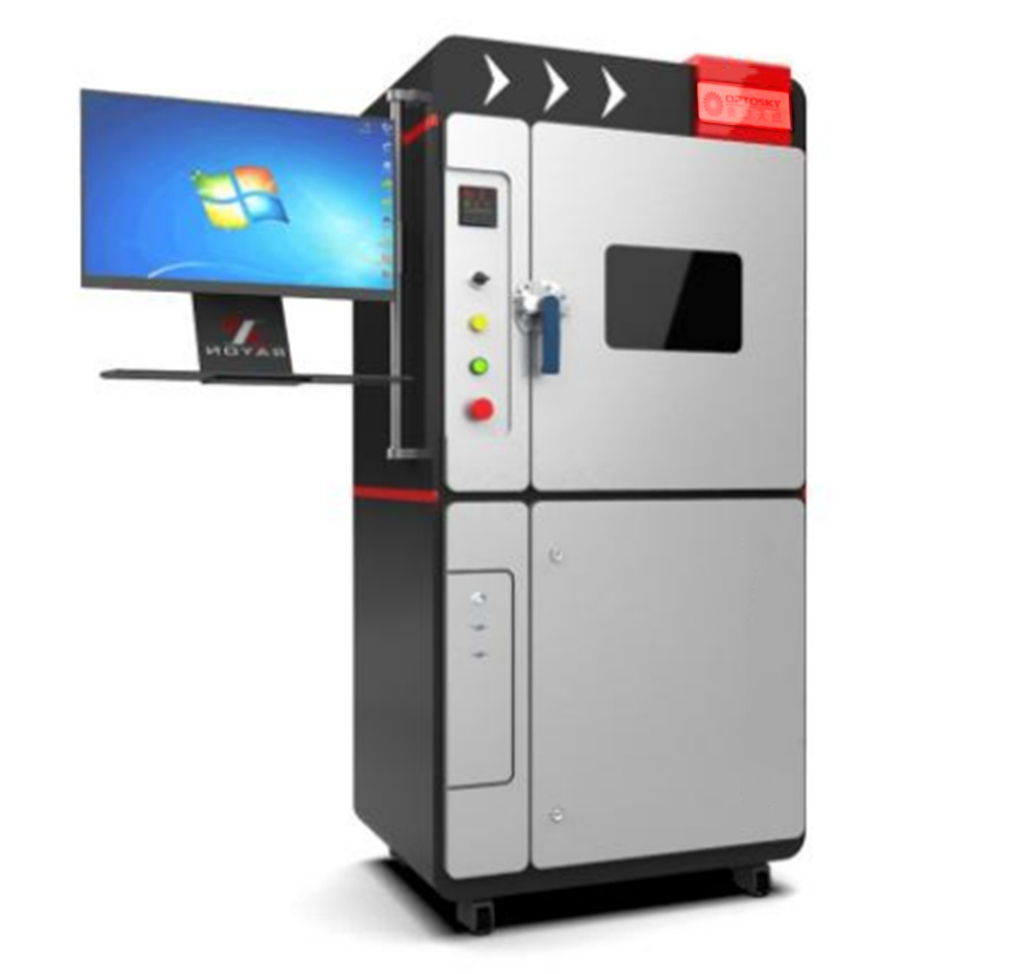

产品外观




应用领域

汽车制造

新能源电池模块,新能源电池上下游工艺,金属部件压铸,传感器,FPC柔性电路板等

可测问题:

内部焊接质量,焊接气泡等要求较高的缺陷检测。

半导体行业

二极管,三极管,电容,电阻,接插件端子,芯片

可测问题:

内部焊接质量,焊接气泡等要求较高的缺陷检测。

电子元器件

接插件,加热丝,电线电缆,二极管,电容电阻,保险丝,塑料件,开关键,传感器等,PCB板,高精密接插件,LED贴片,GBA焊接等,SMTBGAFPCPCBA

可测问题:

内部焊接质量,焊接气泡等要求较高的缺陷检测。

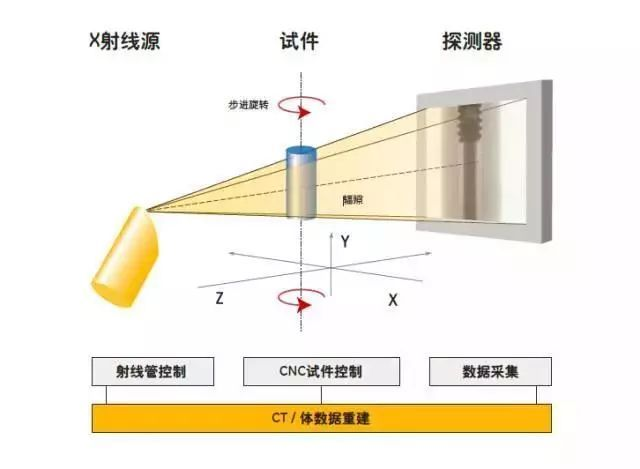

1.检测原理

X射线成像,是基于X射线对产品的穿透性、产品厚度、产品密度的差异性,从而对X射线的吸收衰弱不同,生成的图像。

高密度、高厚度的产品组织在X光图像成像显示为黑色,低厚度、低密度的产品组织在X光图像中成像为白色。

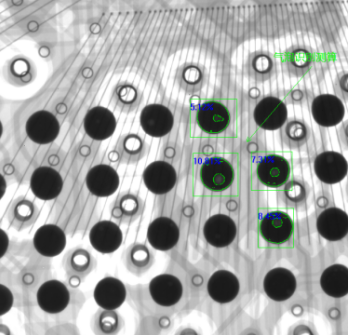

2.检测效果图



3.仪器参数

设备系统参数

整机外观尺寸

L:800+ (600操作台)*W:700*H:1700mm

设备开门尺寸

L:500mm*H:400mm

有效检测面积

L:300mm*W:250mm

**载物重量

12KG

设备运动机制

XY轴平移   Z轴倍率放大调整

剂量率

1μSv/h

X射线发生器

射线源电压

100KV

射线源功率

15W

焦点   尺寸

5um

射线角度

90°

焦点到窗口

7mm

成像探测器(动态)

成像尺寸

160mm*130mm

像素尺寸

125μm

40Lp/cm

30fps

软件功能

检测模式

静态单次拍摄

动态连续拍摄

多级别能量融合拍摄

主要功能

产品信息登记、查询管理;检测模式选择、参数设置;检测图片视频保存管理、检测报告生成;视图切换、同屏多图对比;图像放大缩小移动旋转翻转,图像反白、彩色渲染、窗位窗宽、灰度调节,降噪、锐化、去雾、浮雕、边缘增强等。

图像测量

左右、文字、箭头标注;距离、直径、面积、角度测量;自动气孔气泡测算等。
