综合概述

红外气体分析仪核心采用非分散性红外技术（NDIR，Non-Dispersive InfraRed）   。NDIR是一种基于朗伯-比尔定律气体吸收理论的方法。红外光源发出的红外辐射经过一定浓度待测的气体吸收之后，与气体浓度成正比的光谱强度会发生变化，因此求出光谱光强的变化量就可以反演出待测气体的浓度。

红外气体分析仪另一项核心技术基于于红外相关滤波技术和自主设计的长光程气体吸收池实现气体在红外波段的定量分析，具有精度高，稳定性好，响应时间快等特点。

产品特征

l 可连续测量SO₂、NO、CO、CO₂、CH₄、     N₂O、O₂、SF₆等气体浓度；

l 可同时测量多个气体成份；

l 支持4-20mA模拟量输出、RS232、RS485、网口等多种数据输出方式；

l 有防爆和非防爆两种可选型号、可适应防爆和非防爆工况；

l 仪器操作简单、快速设定和运行方便，预热时间视传感器而定；

l 自动标定、故障自诊断、性能稳定；

l 彩色大屏LCD操作界面，支持中文英文切换、可直接通过菜单完成参数设置、测量和标定；

l 量程可定制，气体浓度单位可以切换ppm和mg/m³。

应用领域

1）科研领域：实验室气体监控分析；

2）农业领域：监测水果储藏室、地窖、仓库等环境下空气状况；

3）工业领域：对于使用所有类型燃料（油、气体和煤）的燃烧系统，监测他们的废弃排放浓度，比如焚烧厂、热处理厂、锅炉厂、石化工业、冶金工业、电厂烟道气等；

4）环保领域：对空气质量进行监测，若某些成分含量过高，可有针对性的进行治理；

安全领域：分析矿井、油气站、石化仓储等领域的气体成分与含量，避免爆炸事故以及有毒气体泄漏。

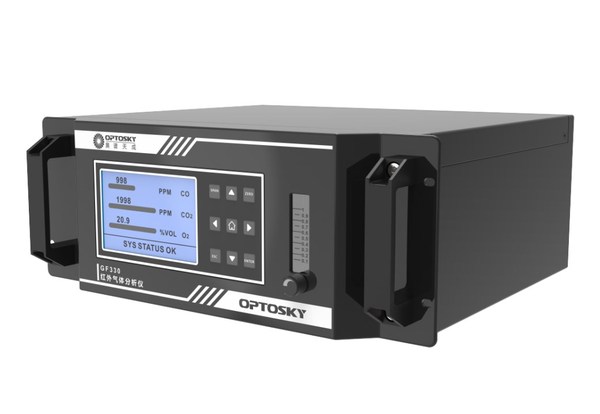

产品外观

1. GF330的工作原理

GF330红外气体分析仪采用了两种不同的工作原理

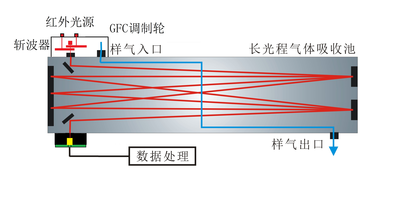

（1）红外气体分析仪测量原理

红外线气体分析仪核心技术是非分散性红外技术（NDIR，Non-Dispersive InfraRed）   。NDIR是一种基于朗伯-比尔定律气体吸收理论的方法。红外光源发出的红外辐射经过一定浓度待测的气体吸收之后，与气体浓度成正比的光谱强度会发生变化，因此求出光谱光强的变化量就可以反演出待测气体的浓度。红外气体分析仪另一项核心技术基于于红外相关滤波技术和自主设计的长光程气体吸收池实现气体在红外波段的定量分析，具有精度高，稳定性好，响应时间快等特点。

朗伯-比尔定律

红外气体分析仪是根据朗伯-比尔定律制成的。假定被测气体为一个无限薄的平面．强度为k的红外线垂直穿透它，则能量衰减的量为：

(朗伯-比尔定律)

式中：I--被介质吸收的辐射强度；

Io--红外线通过介质前的辐射强度；

k--待分析组分对辐射波段的吸收系数；

C--待分析组分的气体浓度；

L--气室长度(赦测气体层的厚度)

对于红外线气体分析仪，其测量组分已定，即待分析组分对辐射波段的吸收系数k一定；红外光源已定，即红外线通过介质前的辐射强度Io一定；气室长度L一定。从比尔定律可以看出：通过测量辐射能量的衰减I，就可确定待分析组分的浓度C了。

（1）氧浓度测量原理

氧传感器是根据一个燃料池的工作原理来工作的，氧气在阴极与电解液的分界面被转换成电流，并且所产生的电流与氧气浓度成正比。

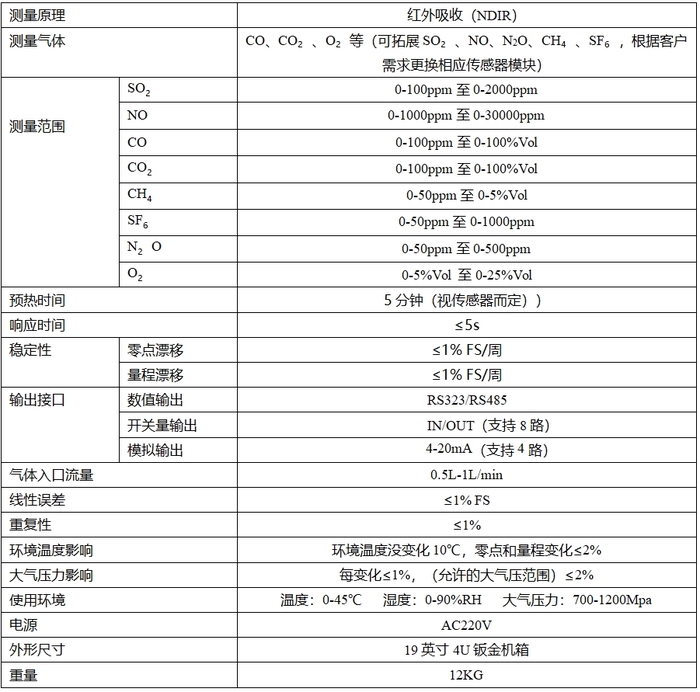

1. GF330的规格参数
